Методы исследований:
Изучение пустотно-порового пространства пород под микроскопом, люминесцентно-битуминологический анализ (каротаж) (ЛБА), ортоскопическое наблюдение, коноскопическое наблюдение с центрируемой линзой Бертрана; кристаллооптические исследования при помощи набора компенсаторов и работа в поляризованном свете.
Информация:
Точный ответ на вопрос – есть ли в недрах нефть и газ, может дать только разведочное бурение. Геологи извлекают важные сведения из частиц горных пород, вымытых на поверхность буровым раствором; еще больше информации содержат буровые керны, извлекаемые из недр специальными колонковыми бурами.
Керны могут содержать вскрышную породу, нефтематеринскую породу или искомый нефтяной коллектор. Сведения о составе пород дает анализ бурового керна.
Чтобы исследовать образцы породы под микроскопом, геологи вырезают из буровых кернов тончайшие пластинки. Их специально обрабатывают – шлифуют или протравливают. Эти микрошлифы имеют толщину от 0,02 до 0,03 миллиметра и их анализ под микроскопом дает сведения о минеральном составе, пористости и проницаемости породы.
Многие минеральные включения обладают свойствами материалов, которым свойственно двойное лучепреломление. Анализ и идентификация таких включений возможна при использовании поляризованного света.
Люминесцентно-битуминологический анализ (каротаж) (ЛБА) – позволяет определить наличие углеводородов даже в незначительных количествах. Методика люминесцентного анализа сводится к следующему. Образец горной породы освещается ультрафиолетовыми лучами. При этом битуминозные вещества, содержащиеся в исследованном образце, начинают люминесцировать (светиться) в видимой части спектра.

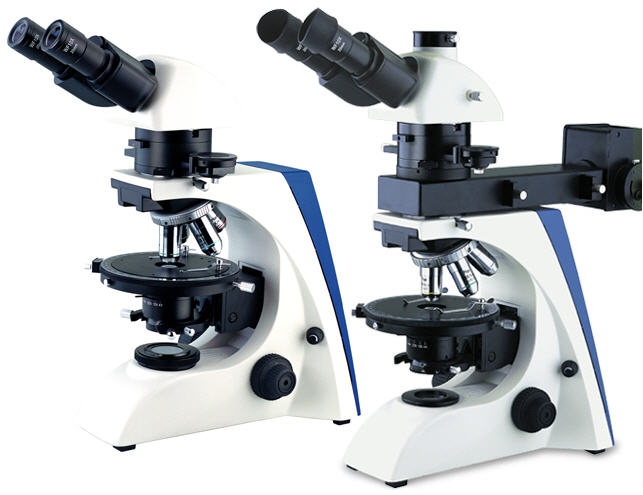

Технические параметры:
|
Оптическая длина тубуса, мм
|
160
|
|
Диапазон увеличений, крат
|
от 40 до 600
|
|
Тубус фактор
|
1,0
|
|
Револьверное устройство
|
4-х позиционный револьвер ориентированный к наблюдателю
|
|
Визуальная насадка
|
тринокулярная, поворотная на 360°
|
|
Регулировка межзрачкового расстояния, мм
|
30
|
|
Диоптрическая подстройка
|
50 - 75 мм
|
|
Механизм фокусировки
|
коаксиальное расположение ручек грубой и точной фокусировки
цена деления шкал механизма микрометрической фокусировки, мм - 0,002;
|
|
Предметный столик
|
круглый градуированный, диаметр - 170 мм, вращение на 360°
|
|
Держатель препарата
|
съемный
|
|
Конденсор поляризационный
|
числовая апертура, NA -- 1,30 (центрируемый, с вертикальным перемещением с откидной линзой, встроенная апертурная диафрагма)
|
|
Осветитель
|
проходящего света - встроенный в основание микроскопа, плавная регулировка яркости - галогенная лампа 12 В 30 Вт,
отраженного света – съемный, 12В 50 ВТ или люминесцентный, с ртутной лампой HBO 100Вт, диапазон возбуждения 250-400 нм для метода ЛБА
|
|
Окуляры
|
WF10× / 22 /Ø23
WF10× / 20 /Ø23 с сеткой
WF10× / 20 /Ø23 с перекрестием
WF10× / 20 /Ø23 с измерительной шкалой 0,1 мм
|
|
Объективы поляризационные E PLAN
|
4 × / 0,15 / 160 / 0,17 /
10 × / 0,25 / 160 / 0,17 /
20 × / 0,40 / 160 / 0,17 /
40 × / 0,65 / 160 / 0,17 / Пруж.
60 × / 0,85 / 160 / 0,17 / Пруж.
|
|
Анализатор
|
поворачиваемый 0° - 180° для проходящего света с анализатором в слайдере, и линзой Бертрана и пазом для компенсаторов
|
|
Компенсаторы
|
1λ (компенсатор красного (1 порядка), 550 нанометров) 1/4λ (147.3 нанометров); кварцевый клин ( I-IV)
|
|
Поляризатор
|
вращаемый 0° - 360 градусов, со шкалой отсчета углов поворота
|
|
Светофильтры
|
синий (ND25), зеленый (IF550), LBD-2
|
|
Объект микрометр
|
1DIV=0,01мм
|
|
Габаритные размеры микроскопа, cм, не более
|
35х 27х 56,5
|
|
Масса, кг, не более
|
9,8
|
Дополнительное оборудование:
Окуляр WF 5× / - /Ø23
Окуляр WF 12,5× / - /Ø23
Окуляр WF 16× / - /Ø23
Окуляр WF 20× / - /Ø23
Объектив PL 4 × / 0,15 / 160 / 0,17 /
Объектив PL 10 × / 0,25 / 160 / 0,17 /
Объектив PL 40 × / 0,65 / 160 / 0,17 / Пруж.
Объектив PL 100 × / 1,25 / 160 / 0,17 / Пруж.
Бинокулярная насадка
Цифровая камера ТС-3
Цифровая камера ТС-5
|
|
