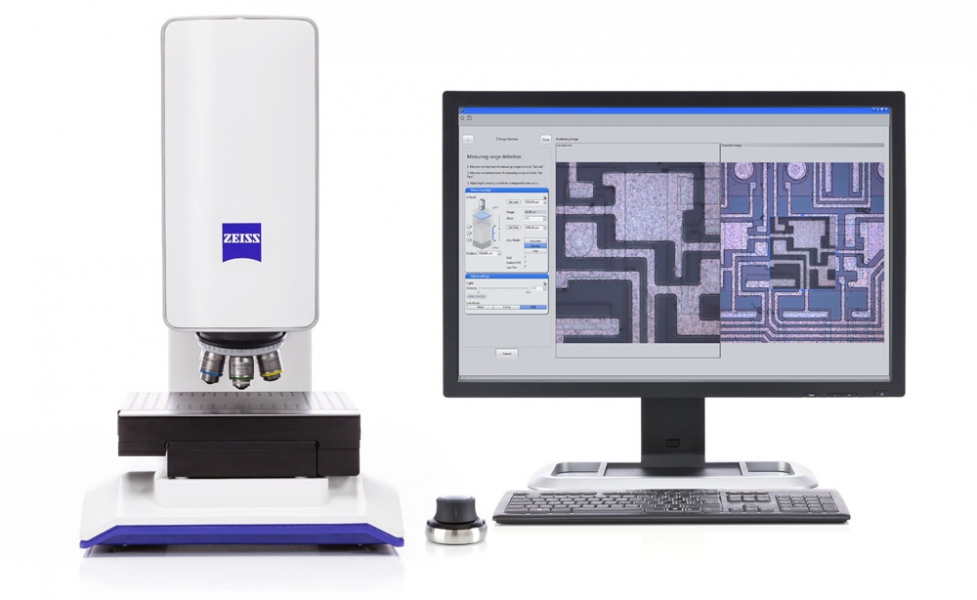

Конфокальный сканирующий микроскоп ZEISS Smartproof 5

Конфокальный сканирующий микроскоп ZEISS Smartproof 5
Уникальная система Spinning Disc и Aperture Correlation позволяет отказаться от использования лазера в пользу светодиодных технологий получения конфокального изображения. Такой конструктив делает Smartproof 5 доступным, т.к. его цена значительно ниже чем у конкурентов. Микроскоп Smartproof 5 идеально подходит для типовых измерений топографии и анализа шероховатости поверхностей.
цена по запросу
Кол-во:

Добавить в корзину

Особенности:

  • Традиционный для конфокальных микроскопов лазер 405 nm заменен в данной модели на светодиодный источник когерентного излучения с такой же частотой - 405 nm. Такая замена стала возможной благодаря уникальной разработке Zeiss - Spinning Disc. Отказ от лазера удешевляет прибор и делает его более компактным и энергоэффективным, при этом изображения не уступают по разрешению получаемым с лазерных конфокальных систем.

  • Сверхотчная система позиционирования. Разрешение по оси Z составляет 1nm.
  • Столик с резьбовыми отверстиями для установки кастомизированных крепежных систем.
  • Smartproof 5 поставляется с программой ConfoMap —версией MountainsMap. Эта разработка ZEISS — золотой стандарт среди программ анализа характеристик поверхности.

  • Автоматическое формирование отчетов по ISO 4287 и ISO 25178.

Технические характеристики:

Оптические характеристики

Увеличение и апертура

Поле зрения  (μm × μm)

 Рабочее расстояние (mm)













5×/0.2

2250 × 2250

21

10×/0.4

1125 × 1125

5.4

20×/0.7

562 × 562

1.3

50×/0.95

225 × 225

0.22

50×/0.6

225 × 225

7.6

100×/0.75

112 × 112

4.0

Максимальное разрешение изображений

2048 × 2048 pixels

Латеральное разрешение (конфокальное, при работе с объективом 50×/0.95)

0.13 μm

Точность латеральных измерений

±0.1 μm ±0.008 × L

Точность вертикальных измерений

±0.1 μm ±0.012 × L

Разрешение перемещения по оси Z

1 nm

Осветительная система

405 nm LED для конфокальной визуализации и RGB LED для цветного светового  микроскопирования

Скорость камеры

50 кадров в секунду при разрешении 2048 x 2048 pixels используя USB 3

Глубина цвета

10 bit

Диапазон измерений по высоте

До 5 мм

Максимальная высота образца

100 мм

Максимальная нагрузка на столик

5 кг

Размер столика

Диапазон перемещения

300 mm × 240 mm

150 mm × 150 mm

Обработка изображений и измерения

2D: расстояние, высота, угол, элементы конструкции, шероховатость по  ISO 4287

3D: латеральные измерения, 3D измерения, высота, угол, точки конструкции, площадь, объем, шероховатость по ISO 25178

Дополнительно: выравнивание, реформирование, фильтры, уменьшение шума, формирование отчетности.



Примеры работ:

Омедненная стальная пластинка.
